產品中心
專業設計生產各種型號的混合式步進電機
/
/
步進驅動器 DX-2422

產品分類

全部分類
步進驅動器 DX-2422
瀏覽量:
1000

步進驅動器 DX-2422

產品特性： ◆ 適配電機: 適用于低于2.2電流以下的兩相步進電機 ◆ 電源電壓: 8~ 32VDC(建議24V) ◆ 輸出電流: 獲碼開關設定，最大輸出2.2 ◆ 細分設置: 撥碼開關設定，最高125細分 ◆ 控制方式: 默認為脈沖+方向，驅動器內部可以跳線更改為雙脈沖、受控自運行、持續自運行 ◆ 控制信號: 滿足共陽極、共陽極、差分三種方案 ◆ 半流鎖定: 在電機停止運行0.2S后空閑電流會自動降低至運行電流的一半，從而降低電機溫度 ◆ 自發脈沖: 內置振蕩器，跳線或開關量控制電機啟停，16檔速度可調 ◆ 電壓保護: 欠壓8V,過壓40V ◆ 信號寬度: 步進脈沖寬度2us，方向信號寬度62.5us ◆ 輸入信號電壓: 3.3~ 28V (無需外接電阻)
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-001
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

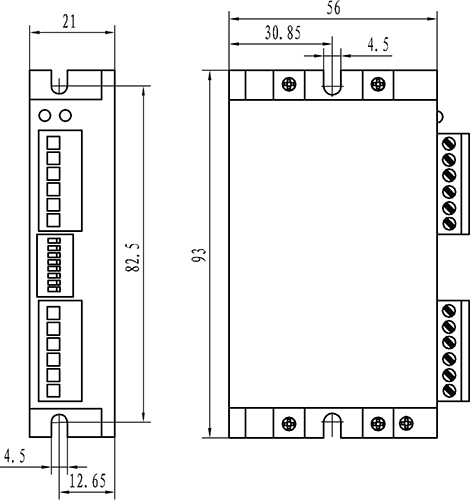

安裝尺寸

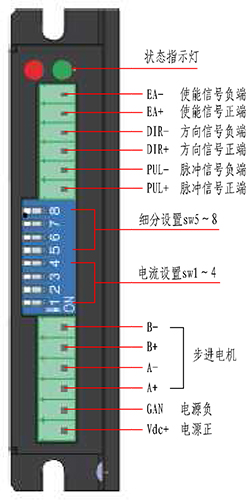

接線定義





電流設置

峰值電流 0.2A 0.3A 0.4A 0.5A 0.6A 0.7A 0.8A 0.9A 1.0A 1.1A 1.2A 1.4A 1.6A 1.8A 2.0A 2.2A
swl ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw2 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw3 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw4 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF





細分設置

細分（步/轉） 200 400 800 1600 3200 6400 12800 25600 1000 2000 4000 5000 8000 10000 20000 25000
sw5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF





內部跳線

針口 跳線1 跳線2 跳線3 跳線4 跳線5
定義 單/雙脈沖 受控自運行 空閑電流 數字濾波 降低噪音

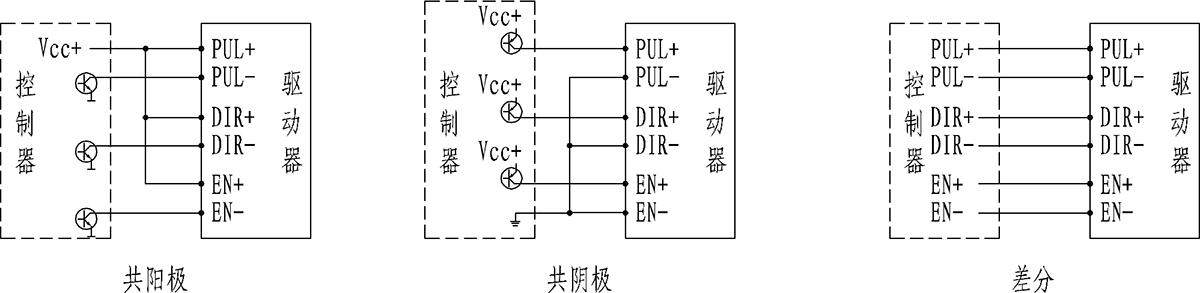

控制信號接線





報警信息

狀態指示燈 狀態信息或報警信息
綠燈常寬 驅動和電機運行正常
綠燈閃躲 電機停止運行
一紅一綠交替閃爍 驅動器過流保護
兩紅一綠交替閃爍 電機繞組開路
三紅一綠交替閃爍 驅動器輸入過圧保扌戶
四紅一綠交替閃爍 驅動器輸入欠圧保護
五紅一綠交替閃爍 其他故障





使用環境及參數

冷卻方式 自然冷卻或強制風冷
使用場合

不能放在其它發熱的設備旁，黯免粉塵、油霧、腐蝕性氣 體，

濕度太大及強振動場所，禁止有可燃氣體和導也灰塵
使用溫度 0~50°C
使用濕度 40~90%RH
保存溫度 -20°C~65°C
